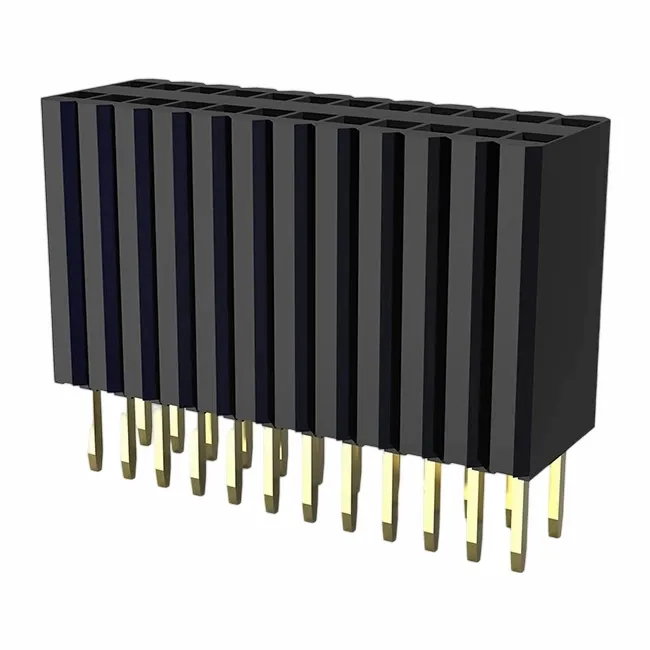

1,27x2,54 mm en tête de tête unique.

R: Il existe plusieurs types communs de méthodes de terminaison pour les connecteurs de la carte - à -, chacun ayant ses propres avantages et inconvénients en fonction de l'application spécifique. Voici quelques-uns des types les plus courants de méthodes de terminaison:

1) Grâce à - terminaison de trou: Dans cette méthode, le connecteur est monté sur le PCB à l'aide d'épingles qui traversent les trous de la carte. Les broches sont ensuite soudées sur la planche, fournissant une connexion mécanique et électrique sécurisée. Grâce à la terminaison de trou -, est généralement utilisée pour des connecteurs plus grands, ou où une stabilité mécanique élevée est requise.

2) Surface - terminaison de montage: Dans cette méthode, le connecteur est monté sur la surface du PCB à l'aide de la pâte de soudure et un processus de soudage de reflux. Les connecteurs de montage surface - sont généralement plus petits et plus légers que les connecteurs de trous -, ce qui en fait un bon choix pour les applications où l'espace est limité ou le poids est une préoccupation.

3) Appuyez sur - terminaison d'ajustement: Dans cette méthode, le connecteur est enfoncé dans des trous dans le PCB, créant un gaz - Connexion mécanique et électrique serrée sans avoir besoin de soudure. Appuyez sur - Les connecteurs d'ajustement sont souvent utilisés dans les applications de fiabilité élevées - où des reprises fréquentes sont requises, car elles peuvent être supprimées et remplacées sans endommager le PCB.

4) Wire - à - terminaison de la carte: Dans cette méthode, les fils sont terminés sur le connecteur en utilisant des techniques de détroit, de soudure ou de déplacement d'isolation. Les connecteurs de carte Wire - vers - sont souvent utilisés dans des applications où un câblage flexible est requis, comme dans les systèmes de contrôle automobile ou industriels.

5) Board - vers - Stacking de la carte: cette méthode implique d'empiler un PCB sur un autre, avec les connecteurs sur chaque carte interconnectée les uns avec les autres. Board - To - Les connecteurs d'empilement de cartes sont souvent utilisés dans des applications où des interconnexions de densité élevées - sont requises, comme dans les systèmes de serveur ou de télécommunications.

Chacune de ces méthodes de terminaison a ses propres avantages et inconvénients, et la méthode spécifique choisie dépendra des exigences de l'application. Lors de la sélection d'un connecteur, il est important de considérer des facteurs tels que la taille et le poids du connecteur, le nombre de contacts requis et le niveau requis de stabilité mécanique et électrique.

A: 1) Board - vers - Connecteurs d'empilement de la carte: ces connecteurs sont conçus pour connecter deux PCB ensemble dans une configuration empilée. Ils ont généralement un profil bas et sont conçus pour fournir une connexion de vitesse fiable et élevée -.

2) Board - vers - Connecteurs de mezzanine de carte: ces connecteurs sont similaires aux connecteurs d'empilement, mais sont généralement utilisés pour connecter deux PCB dans une configuration parallèle, avec un PCB monté sur l'autre. Ils sont couramment utilisés dans les applications de densité élevées - où l'espace est limité.
